Productos para Energía Solar: Bombas Sumergibles




Sistemas de Bombeo

Hay ciertas aplicaciones de sistemas que merecen una atención especial debido a su importancia. El bombeo de agua es muy común en el mundo, pero no existe una sola técnica de bombeo que sea adecuada para toda la gama de aplicaciones. Desde hace muchos años, la solución a la sequía en zonas remotas ha sido la energía solar, para obtener la energía eléctrica que requiere la bomba, de manera eficiente, limpia y sin ruidos.


Las ventajas de los sistemas de bombeo alimentados con energía solar son las siguientes:

- Limpieza.
- Poco mantenimiento.
- Confiabilidad.
- Instalación fácil.
- Funcionamiento sin supervisión.



Bombas Sun Pump

Bombas de Diafragma

Bombas de DiafgragmaBombas de Diafgragma


Este tipo de bombas son las ideales para Cargas Dinámicas Totales Cortas y Volúmenes de bombeo moderados. Su funcionamiento a bajos voltajes, la convierte en una bomba versátil, altamente eficiente y económica. La Serie de Bombas Sumergibles de Diafragma SDS de SUN PUMPS, cuentan con un motor tipo diafragma con desplazamiento positivo, energizado en corriente directa (VDC) ya que operan a 24 VDC, puede ser abastecida por una variedad de fuentes independientes de energía (Módulos Fotovoltaicos, Generadores Eólicos o Sistemas Híbridos, etc). Construidas con Bronce grado marino y Acero Inoxidable 304, estas bombas sumergibles son las de más alta calidad en su tipo. Las Bombas Sumergibles de Diafragma de la Serie SDS-D, pueden ser instaladas bajo el nivel del agua en cisternas, lagos o estanques, ríos o pozos no muy profundos. Su uso puede ser tanto para llenar depósitos elevados de Agua así como para presurización de una red hidráulica. Su pequeño tamaño y su peso liviano permiten su fácil instalación en pozos superficiales sin necesidad de herramientas especiales. No son contaminantes, libres de corrosión, autolubricadas y sileciosas Las Bombas Sumergibles de Diafragma de la Serie SDS-D, brindan un excelente servicio siendo la mejor forma de abastecimiento de agua para lugares remotos como campamentos, corrales de agostadero, pequeños huertos, pequeñas comunidades rurales, asi como muchas otras necesidades alejadas del tendido eléctrico, particularmente por estar diseñada para el suministro de agua en sistemas independientes alejados de la red eléctrica.

Información Técnica:
Tablas de Referencia SDSQ128 (.pdf)
Tablas de Referencia SDSD228 (.pdf)


Modelo
CAPACIDAD
CARACTERISTICAS ELECTRICAS
CARACTERISTICAS FISICAS
PRECIO
(USD
)

CDT
Max(mts)
LPM
(Min/Max)
Volts
Ampers
Dia. Salida
(PGDS)
Dia. Motor
(PGDS)
Largo
(cms)
Peso
(kgs.)
SDS-D228
70
5.2 / 3.1
24 VDC
1.2 / 3.1
1 1/4"
4.5"
31.1
7.9
$977.00

Controlador para Bombas SDS-SUNPUMPS
PCA10-30B
$480.00

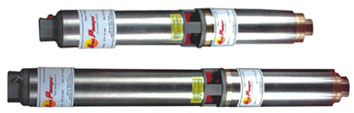

Bombas Centrifugas

Bombas Centrifugas

Las bombas centrífugas son ideales para el bobeo de cargas de agua de grandes volúmenes y grandes Cargas Dinámicas Totales, su especial diseño para bombear pequeños volúmenes de manera continua mientras el agua recorre y lubrica el sistema de impelentes caracteriza su desempeño de gran eficiencia. Con un diseño concebido especificamente para ser instaladas en lugares remotos o alejados de la red eléctrica y su desempeño de alta eficiencia Las Bombas Centrífugas Sumergibles de Serie SCS de SUNPUMS son una excelente opción para abastecer de agua en lugares remotos como campamentos, corrales de agostadero, pequeños huertos, pequeñas comunidades rurales y más. Las Bombas de la serie SCS de SUNPUMS construidas con Bronce grado marino y Acero Inoxidable 304, es operada por motores en Cd de alta calidad, libres de mantenimiento, gracias a su avanzada tecnología de imantado permanente y sin escobillas. Además cuenta con un sistema de impulsores y difusores fabricados con un fuerte termoplástico altamente resistente a los depósitos orgánicos y minerales, estas bombas sumergibles son de la más alta calidad en su tipo. Con una potencia que va desde el 1/2 HP hasta los 2 HP y un consumo de varía desde los 140 a 1000 Watts, son alimentadas con Voltajes en CD que oscilan desde los 30 hasta los 180 VCD. Abastecidas por sistemas Fotovoltaicos, Generadores Eólicos o sistemas Híbridos, Las Bombas de la Serie SCS de SUNPUMS pueden ser instaladas bajo el nivel del agua en cisternas, lagos o estanques, ríos o pozos profundos. Su uso puede ser tanto para llenar depósitos elevados de Agua así como para presurización de una red hidráulica. Son bombas de gran tamaño y fácil instalación en pozos superficiales sin necesidad de herramientas especiales. No son contaminantes, libres de corrosión, autolubricadas y silenciosas.


Información Técnica:
Tablas de Referencia SCS8-90 (.pdf)
Tablas de Referencia SCS3-425 (.pdf)
Tablas de Referencia SCS4-325 (.pdf)
Tablas de Referencia SCS11-210 (.pdf)
Tablas de Referencia SCS8-160 (.pdf)
Tablas de Referencia SCS20-200 (.pdf)


Modelo
CAPACIDAD
CARACTERISTICAS ELECTRICAS
CARACTERISTICAS FISICAS
PRECIO
(USD)
[No incluye
controlador]
CDT
Max
(Metros)
LPM
(Min/Max)
Volts
Potencia
Controlador
Dia. Salida
(PGDS)
Dia. Motor
(PGDS)
Largo
(cms)
Peso
(kgs.)
SCS-8-90
28
31
45 VDC
1/2 HP
PCA8-60
1 1/2"
4.5"
89
11.400
$2,345.00
SCS-3-425
126
12
105 VDC
1 HP
PCB120LM1
1 1/2"
4.5"
115
16.00
$3,251.00
SCS-18-160
63.4
76.8
120 VDC
1 HP
PCB120LM1
1 1/2"
4.5"
89
13.50
$2,725.00
SCS-20-200
42.3
32.2
180 VDC
2 HP
PCB8-180
1 1/2"
4.5"
115
16.00
$3,051.00

Controlador para Bombas SCS-SUNPUMPS
11301
$873.00



Bombas ShurFlo

Bombas SHURFlo

Bombas ShurFlo


Estas bombas de diafragma de desplazamiento positivo están especialmente diseñadas para unos usos en perforaciones de 4" de diámetro, y una carga dinámica total de hasta 70 m. El caudal de salida es de 220-230 litros de agua por hora. La bomba puede funcionar con dos paneles solares de 12 VDc, 50 W. Como características, incluye un bypass de hasta 110 PSI (7 BAR). Interno para prevenir sobrecargas hidráulicas si la unidad está demasiado sumergida o si la línea está bloqueada. La bomba puede funcionar en seco sin peligro y se autoalimentará cuando haya agua disponible.

Características:
Diseño Desplazamiento positivo con diafragma de 3 cámaras
Motor Imán permanente, protección térmica
Voltaje 24 VCC nominal
Elevación máx. 70 m
Inmersión máx. 30 m
Tubo de salida 13 mm
Aspiración Filtro de acero inoxidable
Peso 2.75 Kgs.

S-9300. Bomba de CD
$1,278.00 Dls.
902-100. Controlador 24V.
$262.00 Dls.
902-200. Controlador 12-24V.
$547.00 Dls.



SHURFlo Serie 2088

Bombas ShurFlo Serie 2088

Estas unidades se utilizan para rebombeo y aumentar la presión hasta un valor máximo de hasta 50 PSI (3.4 BAR) y un caudal de 132 litros/minuto dependiendo del modelo. Estas bombas cuentan con un bypass interno o un interruptor de presión (presostato) que automatiza la puesta en marcha y parada de la bomba en los modelos mayores. Son todas autoaspirantes y pueden trabajar durante largo tiempo.

Características:
Diseño Desplazamiento positivo con diafragma de 3 cámaras
Motor Imán permanente, protección térmica
Voltaje 24 VCC nominal
Elevación máx. 70 m
Inmersión máx. 30 m
Tubo de salida 13 mm
Aspiración Filtro de acero inoxidable de 50 mesh.
Peso 2.72 Kgs.

MODELO
CAPACIDAD
CARACTERISTICAS
ELECTRICAS
CARACTERISTICAS FISICAS
PRECIO
USD)
[No incluye
controlador]
CDT
Max (mts)
Volts
Presión
Dia. Salida
(PGDS)
Dia. Motor
(PGDS)
Largo
(cms)
Peso
(kgs.)
S2088-514-145
7.8
12 VDC
40
1/2"
4.5"
89
11.40
$287.00
S2088-414-534
8.7
12 VDC
40
1/2"
4.5"
115
16.00
$355.00
S2088-474-144
4.7
24 VDC
40
1/2"
4.5"
115
16.00
$196.00
S2088-574-534
8.8
24 VDC
40
1/2"
4.5"
89
13.50
$353.00

KITS2088514145. Kit de refacciones (diafragma y empaques) para bomba 2088-514-145.
$61.00 Dls.



Guia para el Diseño de un Sistema de Bombeo

Para el diseño de un sistema confiable de bombeo de agua por medio de energía solar, es necesario conocer las características de la fuente de alimentación para determinar con precisión la capacidad de una bomba, el sistema de almacenamiento, el terreno que rodea al pozo y los datos de rendimiento de los diversos tipos de bombas disponibles para esta clase de servicios, además de los siguientes puntos;

- A diferencia de otros sistemas solares, aquí no es común el almacenar energía, sino agua.
- Por lo tanto, generalmente no existen acumuladores (ni reguladores) sino tanques o piletas.
- Haga el sistema lo más sencillo posible, utilizando el mínimo de componentes.
- Use solamente componentes que estén certificados.


Uno de los factores principales en el diseño de sistemas de bombeo, es conocer la demanda de agua y el volumen disponible en la fuente de suministro; la demanda no debe exceder la capacidad de producción, por lo cual debe de obtenerse información de los meses más secos del año. En muchos sistemas de bombeo, el agua se envía a un tanque de almacenamiento. Si la capacidad del tanque es el adecuado para la demanda de varios días, se puede diseñar un sistema de energía solar que funcione cuando se disponga de suficiente insolación.

Almacenamieto de Agua Eficiente y Efectivo

El almacenamiento de agua en una cisterna o un tanque elevado tiene sus ventajas. Es menos caro y más eficiente que almacenar energía en baterías, permitiéndole trabajar al sistema más lentamente durante los días nublados que en los días con sol. Para un mejor aprovechamiento de un sistema de bombeo con energía solar, el tanque deberá estar disponible para almacenar de 2 a 3 veces el volumen de consumo promedio diario de agua.

Nosotros podemos ayudarle a diseñar su propio sistema de bombeo de acuerdo a sus necesidades de agua. Consúltenos !!!
